فلوسوئیچ

در دنیای کنترل سیالات، سوئیچ جریان یک دستگاه حیاتی است که جریان مایعات و گازها را نظارت می‌کند و از عملکرد کارآمد و ایمن سیستم‌ها اطمینان می‌دهد. این راهنما به انواع مختلف سوئیچ‌های جریان، عملکردها، مزایا و نکات نصب آن‌ها می‌پردازد و درک کاملی برای مصرف‌کنندگان و متخصصان در این زمینه فراهم می‌کند.

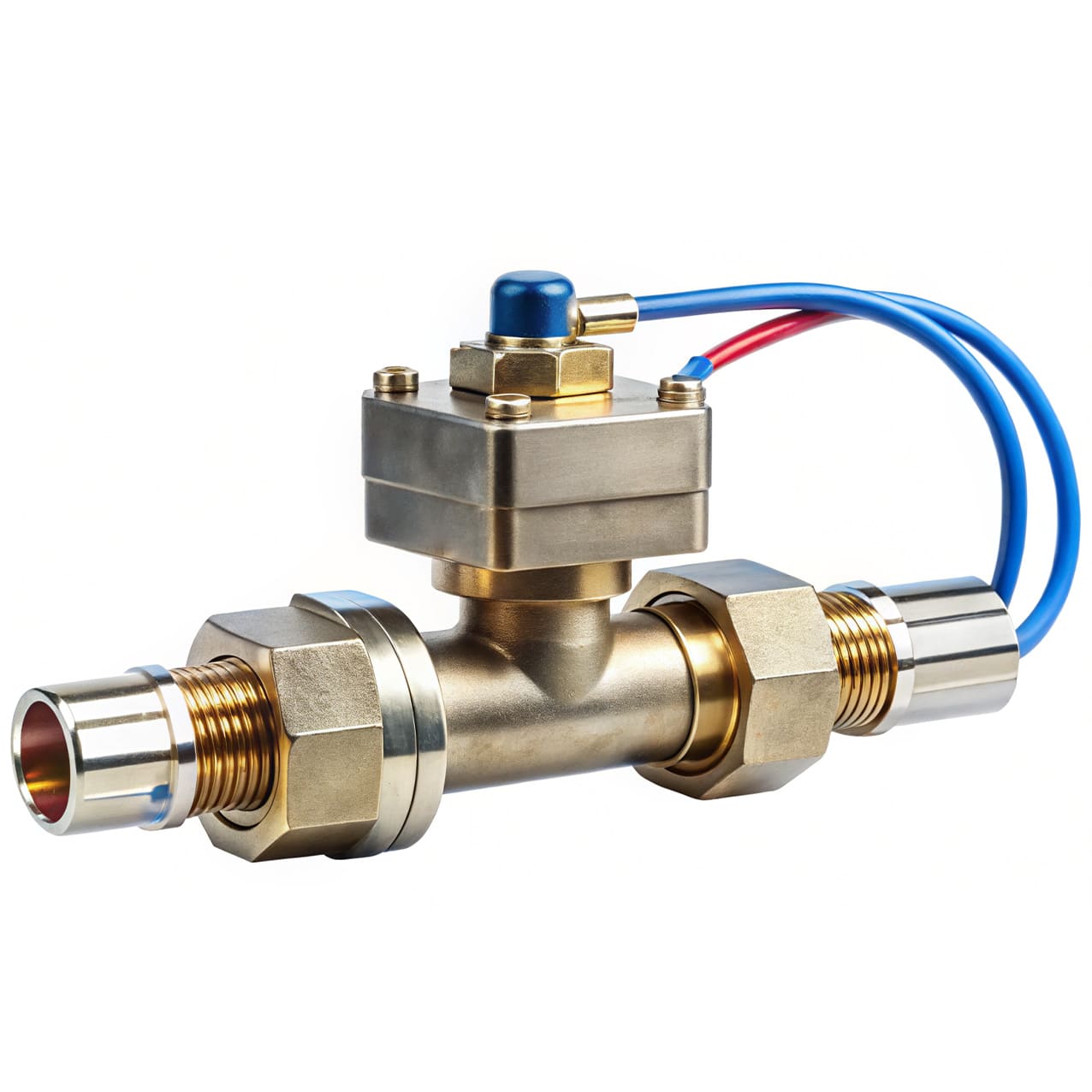

فلوسوئیچ چیست؟

فلوسوئیچ وسیله ای الکترومکانیکی است که برای تشخیص و تنظیم جریان سیالات اعم از مایع یا گاز استفاده می‌شود. این به عنوان یک مکانیسم ایمنی عمل می‌کند، هنگامی که نرخ جریان از آستانه‌های از پیش تعریف شده فراتر می‌رود یا به زیر آن می‌رسد، آلارم‌ها را راه اندازی می‌کند یا پمپ‌ها را کنترل می‌کند.

انواع فلوسوئیچ

فلو سوئیچ‌ها انواع مختلفی دارند که هر کدام برای کاربردهای خاصی طراحی شده اند:

سوئیچ جریان پدال

سوئیچ جریان پارویی از یک پارو استفاده می‌کند که به داخل جریان جریان می‌رود. هنگامی که جریان کافی باشد، پدل را حرکت می‌دهد، که سوئیچ را فعال می‌کند. این نوع معمولا در سیستم‌های تصفیه آب استفاده می‌شود.

سوئیچ جریان پیستون

سوئیچ جریان پیستونی دارای پیستونی است که در پاسخ به جریان سیال حرکت می‌کند. هنگامی که جریان از حد معینی فراتر رود، پیستون کلید را درگیر می‌کند. این طراحی قوی و مناسب برای کاربردهای فشار بالا است.

سوئیچ جریان اولتراسونیک

سوئیچ‌های جریان اولتراسونیک از امواج صوتی برای اندازه گیری نرخ جریان استفاده می‌کنند. با ارسال سیگنال‌های اولتراسونیک از طریق سیال، آن‌ها می‌توانند به طور دقیق جریان را بدون هیچ قسمت متحرک تعیین کنند، و آن‌ها را برای کاربردهای آب تمیز ایده آل می‌کند.

سوئیچ جریان حرارتی

کلیدهای جریان حرارتی برای تشخیص جریان به تغییرات دما متکی هستند. آن‌ها از دو سنسور دما استفاده می‌کنند: یکی در جریان و دیگری در محیط اطراف. اختلاف دما قابل توجه نشان دهنده جریان است و آن‌ها را برای گازها و مایعات مناسب می‌کند.

سوئیچ جریان پیزو

سوئیچ جریان پیزو از سنسورهای پیزوالکتریک استفاده می‌کند که ارتعاشات ناشی از جریان را تشخیص می‌دهد. این نوع اغلب در لوله‌های کوچک و سیستم‌های ظریف که ممکن است روش‌های سنتی نامناسب باشد استفاده می‌شود.

سوئیچ جریان توربین

این نوع از یک توربین استفاده می‌کند که با جریان سیال می‌چرخد. سرعت چرخش با سرعت جریان در ارتباط است و امکان اندازه گیری دقیق را فراهم می‌کند. سوئیچ های جریان توربین به طور گسترده ای در کاربردهای مختلف صنعتی مورد استفاده قرار می‌گیرند.

سوئیچ های جریان با سه راهی لوله

این سوئیچ‌ها با استفاده از سه راهی به طور مستقیم در سیستم لوله کشی ادغام می‌شوند. آن‌ها نصب و نگهداری آسان را ارائه می‌دهند و آن‌ها را برای مقاوم سازی در سیستم‌های موجود ایده آل می‌کند.

کاربرد فلوسوئیچ

فلو سوئیچ‌ها دستگاه‌های همه کاره‌ای هستند که در سیستم‌های مایع و هوا کاربرد دارند:

کاربرد فلوسوئیچ مایع

در کاربردهای مایع، سوئیچ‌های جریان، سیستم‌ها را در تصفیه آب، تهویه مطبوع، و پردازش شیمیایی نظارت می‌کنند و جریان مناسب را برای ایمنی و کارایی تضمین می‌کنند.

کاربرد فلوسوئیچ هوا

سوئیچ جریان هوا در سیستم‌های HVAC برای جلوگیری از عملکرد فن بدون جریان هوا، محافظت از تجهیزات و اطمینان از ایمنی در محیط‌های مختلف استفاده می‌شود.

نکات مهم هنگام خرید فلوسوئیچ

• اطمینان حاصل کنید که سوئیچ برای مایع یا گاز خاص مناسب است.
• محدوده جریان مورد نیاز برای برنامه خود را تعیین کنید.
• بررسی کنید که سوئیچ می‌تواند سطوح فشار سیستم شما را کنترل کند.
• موادی را انتخاب کنید که در برابر خوردگی و سایش بر اساس ویژگی‌های سیال مقاوم باشند.
• اطمینان حاصل کنید که سوئیچ می‌تواند در محدوده دمایی برنامه شما کار کند.

عملکرد یک فلوسوئیچ

وظیفه اصلی فلوسوئیچ نظارت بر جریان سیال و ارائه هشدارها یا مکانیسم‌های کنترل در پاسخ به تغییرات است. این قابلیت به محافظت از تجهیزات، جلوگیری از نشت و اطمینان از عملکرد بهینه سیستم کمک می‌کند.

مزایای استفاده از سوئیچ جریان

• از آسیب ناشی از شرایط جریان کم یا زیاد جلوگیری می‌کند.
• عملکرد سیستم و مصرف انرژی را بهینه می‌کند.
• قابل استفاده در صنایع مختلف از جمله HVAC، فرآوری مواد غذایی و پتروشیمی.
• نصب و نگهداری آسان، ارائه راه حلی ساده برای نظارت بر جریان.

کاربرد فلوسوئیچ

سوئیچ‌های جریان در موارد زیر کاربرد دارند:

تصفیه آب و فاضلاب: اطمینان از نرخ جریان مناسب برای فرآیندهای تصفیه.

سیستم‌های خنک کننده: جلوگیری از گرمای بیش از حد در کاربردهای صنعتی و تجاری.

سیستم‌های حفاظت در برابر آتش: فعال کردن پمپ‌ها در صورت تشخیص جریان آب.

نحوه نصب سوئیچ جریان

مکان: یک بخش مستقیم از لوله را برای نصب انتخاب کنید تا از خوانش دقیق اطمینان حاصل کنید.

جهت: توصیه‌های سازنده را برای جهت گیری دنبال کنید—نصب افقی یا عمودی ممکن است بر عملکرد تأثیر بگذارد.

آب بندی: از محکم بودن همه اتصالات برای جلوگیری از نشتی اطمینان حاصل کنید.

منبع تغذیه: تأیید کنید سوئیچ به آن وصل شده است منبع تغذیه مناسب، در صورت وجود

چگونه عملکرد سوئیچ فعلی را آزمایش کنیم؟

برای تست فلو سوئیچ مراحل زیر را دنبال کنید:

1. سیستم را فعال کنید: اجازه دهید سیال در سیستم جریان یابد.

2. سوئیچ را نظارت کنید: با مشاهده چراغ نشانگر یا آلارم‌های متصل، عملکرد صحیح را بررسی کنید.

3. تأیید خروجی: اطمینان حاصل کنید که سوئیچ سیستم کنترل را همانطور که در نظر گرفته شده درگیر می‌کند.

نحوه تنظیم مجدد سوئیچ فعلی

مکانیسم تنظیم مجدد را شناسایی کنید. این شامل فشار دادن یک دکمه یا جابجایی یک سوئیچ است. سپس دستورالعمل‌های سازنده را دنبال کنید. برای اطمینان از تنظیم مجدد مناسب، همیشه به دفترچه راهنمای دستگاه خود مراجعه کنید.

تفاوت بین سوئیچ جریان و فلومتر چیست؟

در حالی که هر دو دستگاه جریان سیال را نظارت می‌کنند، یک سوئیچ جریان در درجه اول به عنوان مکانیزم کنترل روشن/خاموش عمل می‌کند، در حالی که یک دومتر اندازه گیری مداوم نرخ جریان را فراهم می‌کند. فلومترها قرائت‌ها و داده‌های دقیقی را ارائه می‌دهند که می‌تواند برای کنترل و تجزیه و تحلیل فرآیند بسیار مهم باشد.

سوالات متداول

فلوسوئیچ چیست؟

فلوسوئیچ وسیله ای است که جریان مایعات یا گازها را کنترل می‌کند، آلارم‌ها را راه اندازی می‌کند یا سیستم‌ها را بر اساس شرایط جریان کنترل می‌کند.

انواع مختلف سوئیچ جریان چیست؟

انواع متداول عبارتند از سوئیچ‌های پارویی، پیستونی، اولتراسونیک، حرارتی، پیزو و جریان سوئیچ توربین.

چگونه سوئیچ جریان مناسب را انتخاب کنم؟

عواملی مانند نوع سیال، سرعت جریان، درجه فشار، سازگاری مواد و محدوده دما را در نظر بگیرید.

فلوسوئیچ‌ها چه کاربردهایی دارند؟

فلوسوئیچ‌ها در تصفیه آب، سیستم‌های HVAC، حفاظت در برابر آتش و کاربردهای مختلف صنعتی استفاده می‌شوند.

چگونه یک سوئیچ جریان را نصب کنم؟

با اطمینان از جهت گیری مناسب و اتصالات محکم، در قسمت مستقیم لوله نصب کنید.

چگونه می‌توانم یک سوئیچ جریان را آزمایش کنم؟

با اجازه دادن به سیال در جریان و نظارت بر پاسخ سوئیچ برای اطمینان از درگیر شدن صحیح آن، آزمایش کنید.
